新法規下的自凈時間檢測方法和設備選型
一、自凈時間測試定義
自凈時間測試是為了確定潔凈室/區域在短時暴露于空氣懸浮粒子挑戰源之后，在有限時間內恢復至指定潔凈級別的能力。該測試可以評估因計劃性維保關機，或計劃外工廠故障等情況發生時，潔凈室/區內粒子濃度在暫時過高后重新達到目標潔凈度水平濃度的實際時長。
二、自凈時間測試方法
本次課程我們將為大家介紹ISO 14644-3:2019版中關于自凈時間檢測的兩個重要的評估方式：比例法和斜率法。
按10:1或100:1自凈時間進行評估
1.記錄粒子濃度達到10倍或100倍目標濃度閾值的時間（t10n或t100n）2.記錄粒子濃度達到目標潔凈度水平的時間
3.計算10:1自凈時間為t0.1=(tn-t10n)
4.計算100:1自凈時間為t0.01=(tn-t100n)
自凈速率評估
1.連續測最并記錄時間和濃度。取樣時間應盡可能短，但取樣應讓計數具有統計學相關性。取樣時間間隔應盡可能短。2.將衰減粒子濃度數據在半對數坐標紙上作圖（濃度為對數刻度縱坐標，時間為線性刻度橫坐標）
3.確定衰減曲線幾乎為直線范圍內高低濃度限值
4.潔凈度自凈速度從高低濃度之間的線性斜率中計算而得。2次測量之間的潔凈度自凈速度采用下面公式計算而得:
其中：
C0=時間t0的高濃度
C1=時間t1的低濃度
R=潔凈度自凈速度
t1-t0=所測濃度C0和C1時間差

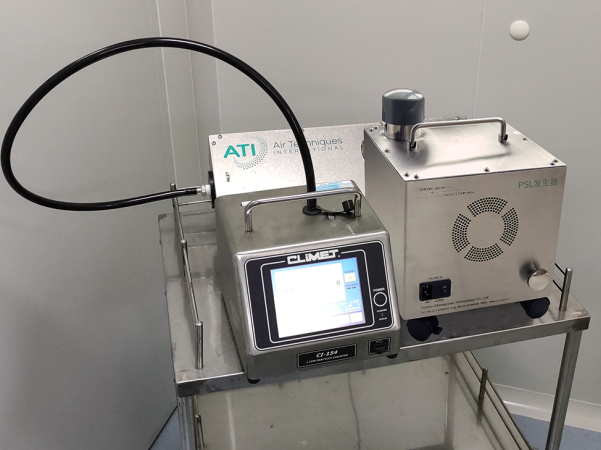

三、自凈時間檢測使用設備
在了解完檢測方法后，我們還將結合標準法規，為您帶來自凈時間檢測的設備使用指導。

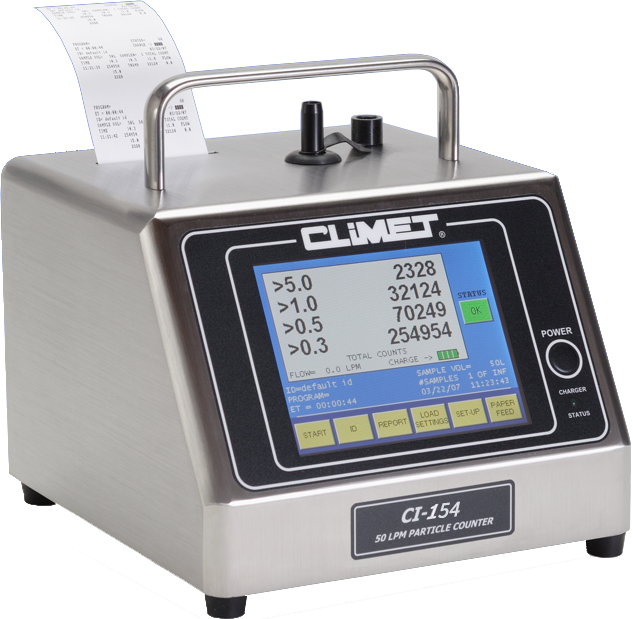

| CIiMET CI-150系列粒子計數器 | |
| 流速：28.3L/min |
 |
| 粒徑：0.3, 0.5, 1.0, 5.0μm | |
| 存儲：3000組數據 | |
| 尺寸：21×21×24cm | |
| 重量：6.46kg | |
| 盛源自研PSL氣溶膠發生器 | |
| 霧量：0~153cfm |
 |
| 容量：1加侖 | |
| 電源：220V | |
| 尺寸：25×25×23cm | |
| 重量：10kg | |

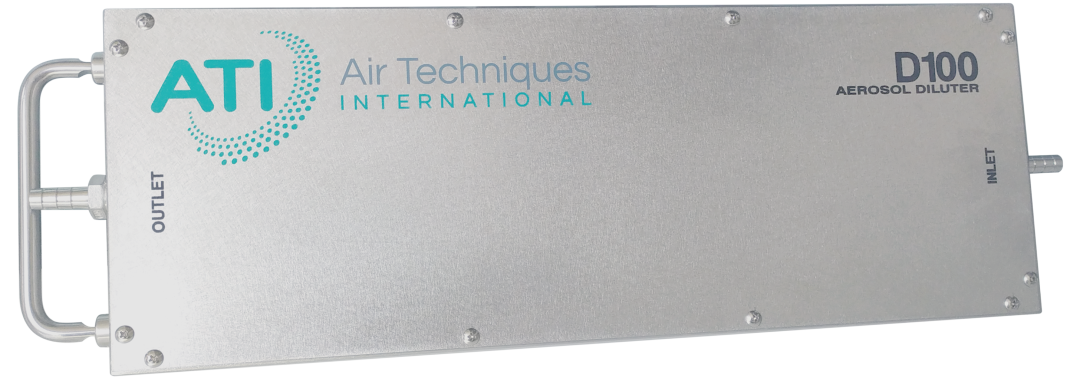

| ATI D10/D100稀釋器 | |
| 流速：28.3L/min |
 |
| 降壓：標稱1in.WC | |
| 稀釋比例：10:1/100:1 | |
| 尺寸：15×8×55cm | |
| 重量：3kg | |
四、適用對象
質量管理人員
驗證管理人員
工程管理人員
生產管理人員
