一、直播前言
在之前的課程中美國ATI亞洲區銷售經理ChrisWang老師為大家介紹了提高光度計的精準度和數據安全性的方法。其中提到了使用新的校準方法幫助設備達到更高精度。
課程播出后大家反響強烈，經過和ATI原廠溝通，此次特邀美國ATI原廠應用工程師胡蒙博士為大家深入講解新的校準技術。
二、氣溶膠光度計校準存在的問題
光度計有助于保護人類健康，如何校準它們很重要。在選擇計量院或第三方校準時，一般采用三點校準法，這會大大增加校準誤差。
|

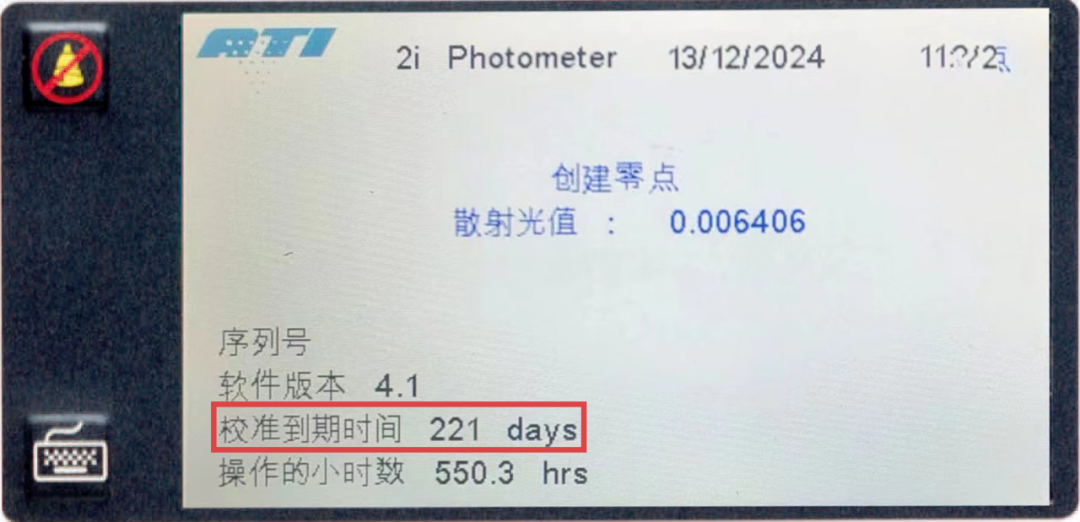

未到期的設備會顯示到期剩余時間 |

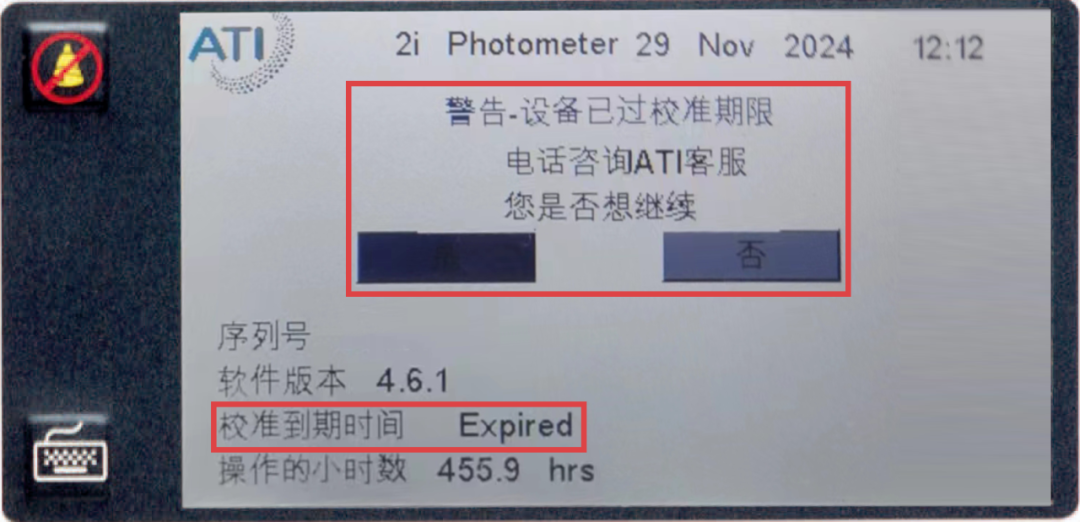

超期設備會顯示"Expired"并在屏幕提示 |
具體而言，在創建不同濃度的多個氣溶膠校準標準時，氣溶膠粒徑分布可能會發生變化。這種變化違反了光度計呈現線性關系的條件，從而在多點校準中引入誤差。

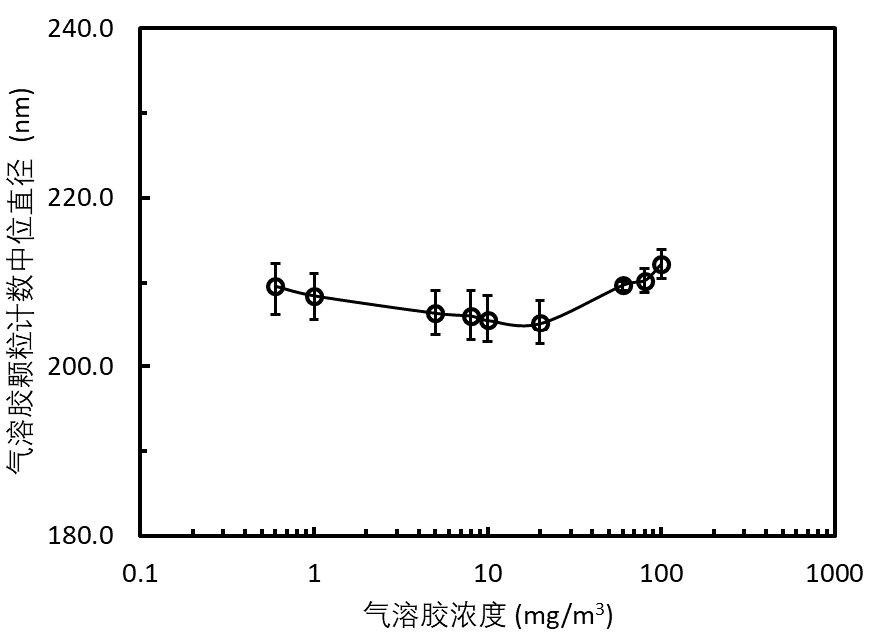

如上圖所示：氣溶膠的計數中位直徑隨著氣溶膠濃度的變化。當使用多個這樣的標準來校準光度計時，盡管氣溶膠粒徑分布的變化很小，但肯定會在光度計校準中引入誤差；然而，這種微小變化為驗證光度計性能提供了足夠的余地。
另一個原因則是氣溶膠校準標準的重量法測量中的校準誤差。

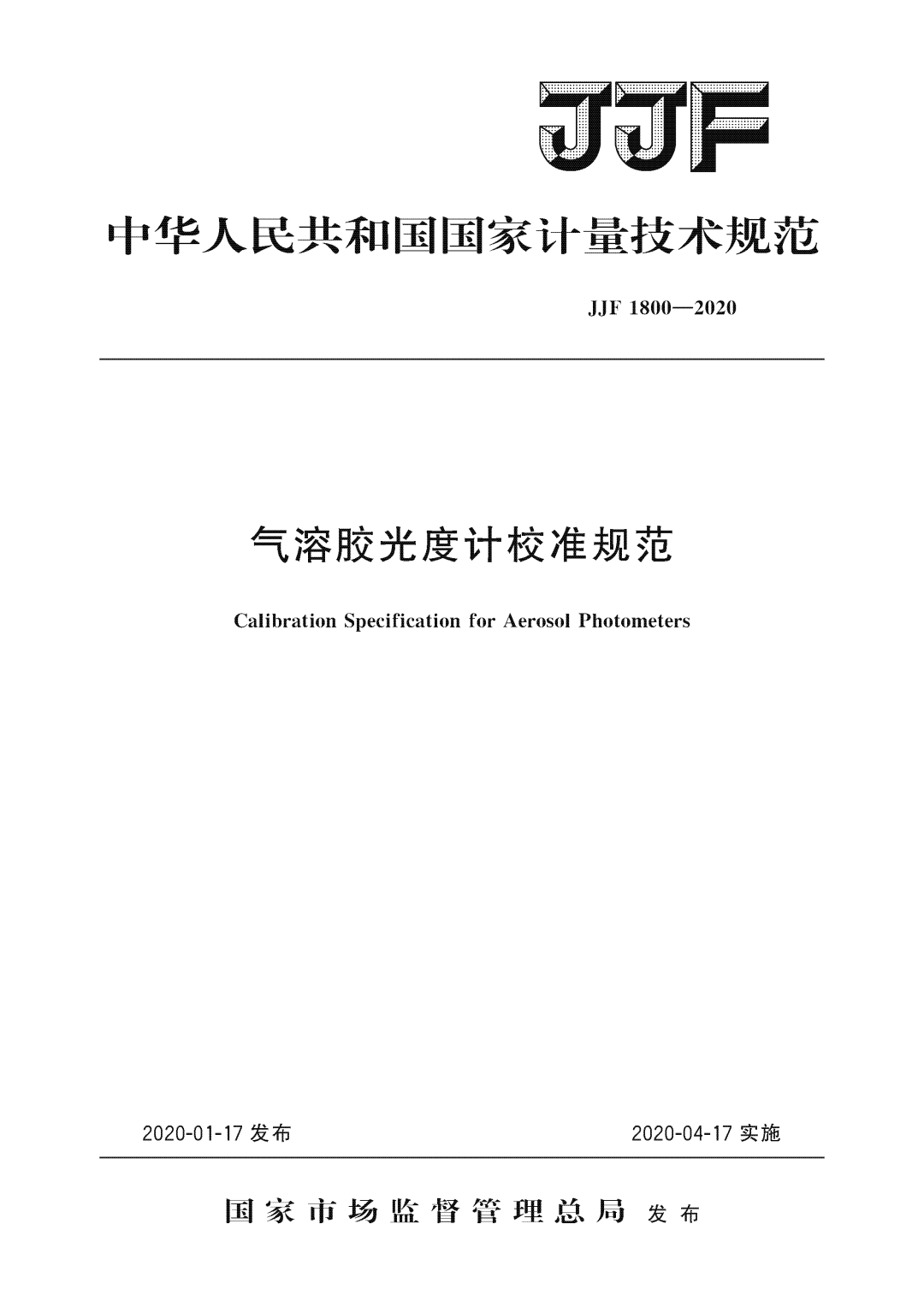

我們?cè)谇拔奶岬搅恕皻馊苣z濃度”這個關鍵詞，在校準當中，測量氣溶膠濃度采用重量實現，通過此方法計算濃度需要很長時間。這意味著在這段時間內氣溶膠的粒徑分布和濃度必須保持穩定。但經過驗證，時間越長變化可能性越大，這一點在低濃度下更為顯著。這也在JJF 1800-2020附件B中得到驗證。
三、ATI的新型解決方案
針對上述問題，ATI提出了兩點校準以及采用高濃度的一個重量標準來進行設備校準。
使用兩點校準優勢
使用兩點校準，避免了稀釋氣溶膠濃度造成的粒徑變化，確保了線性關系條件，減少了誤差。
使用高濃度進行校準
首先，使用高濃度校準減少了重量法持續時間，將不確定性降至最低。其次，對于給定的重量法測量天平，其測量不確定性在較高讀數的實際測量中起較小的作用。通常預期，氣溶膠濃度越高，用于重量法測量的質量越大。即，在高濃度下重量法誤差更小。
四、最佳實踐

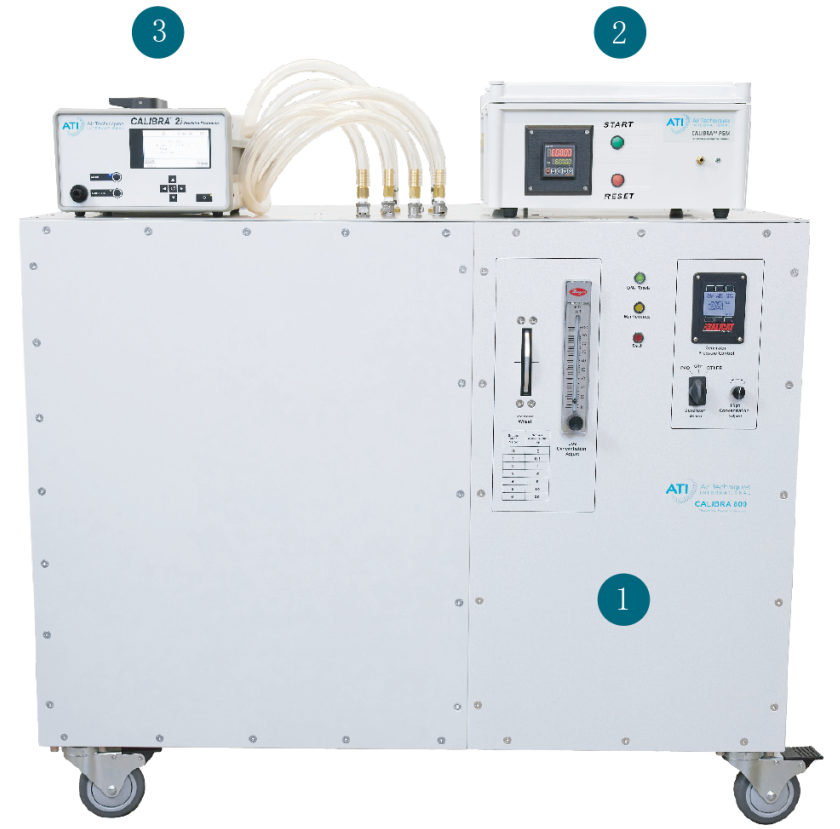

ATI全新推出的CALIBRA校準系統將前面提到的解決方案結合到了一起，設備包括以下幾個模塊：
1.CALIBRA? 800 精密氣溶膠源
一個獨立的氣溶膠發生器，提供多個濃度嚴格控制的氣溶膠，在整個濃度范圍內產生一致的粒徑分布，避免了壓力或粒子的撞擊和聚團。
|

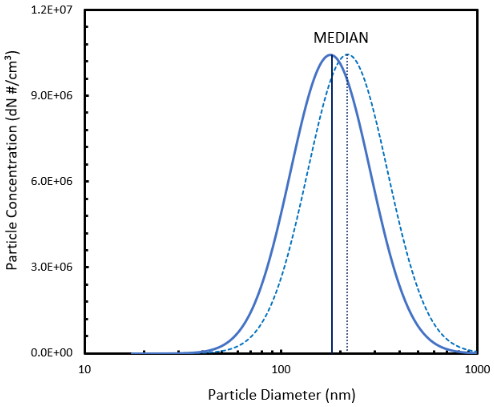

壓力導致粒徑變化 |

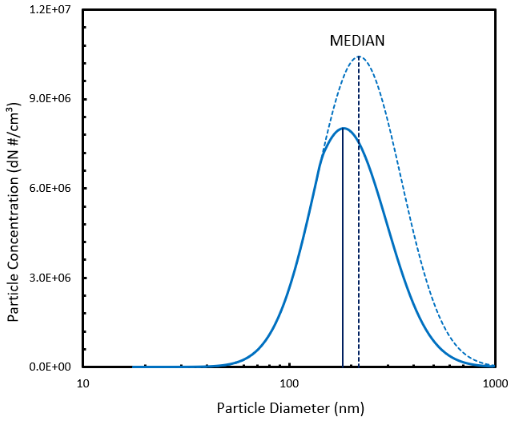

粒子聚團撞擊導致粒徑變化 |
校準所用PAO油即為檢測用PAO，無需單獨購買。

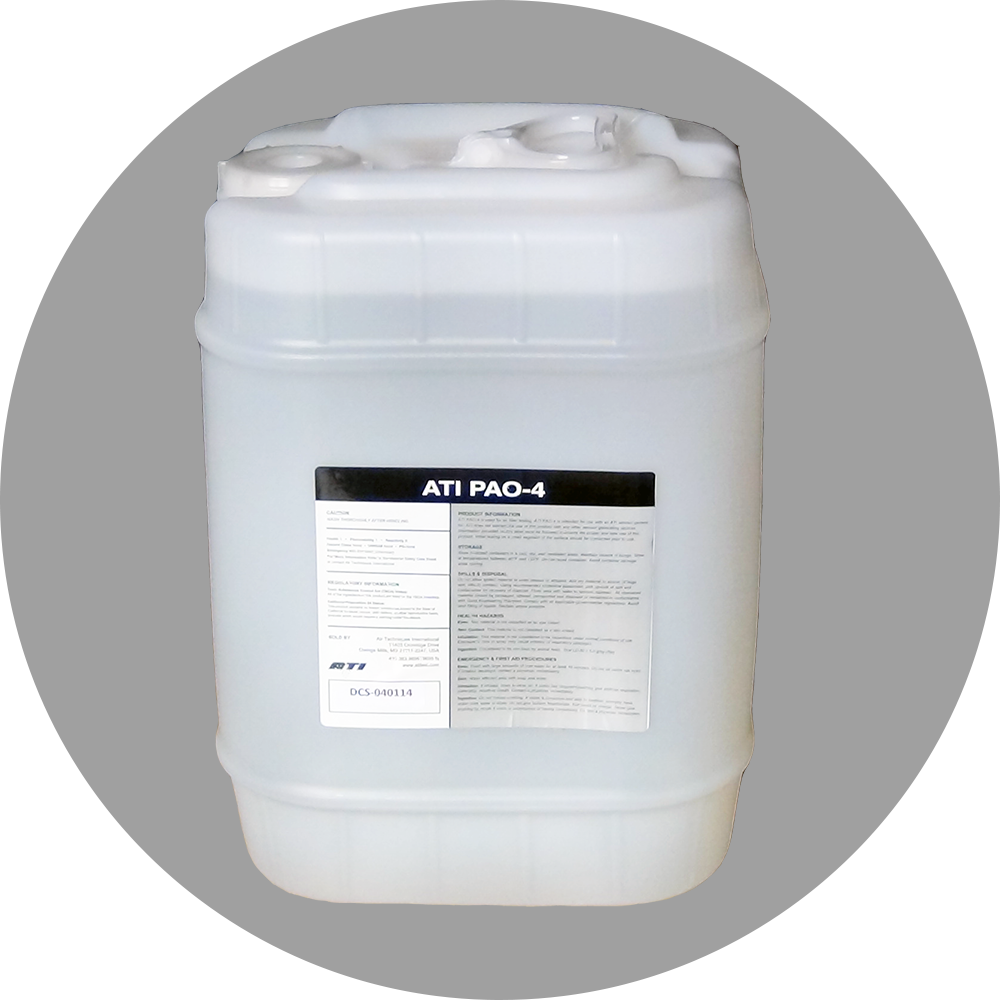

光度計校準所用PAO油
2.CALIBRA? PGM 精密重力模塊
通過自動控制減少誤差，提高了重力參考測量的精度。
3.CALIBRA? 2i 精密光度計
校準到重力測量，所有校準的工作光度計參考精密光度計。
此校準系統配合ATI的線性測試，實現了校準的完整解決方案，使ATI的光度計將達到更高的精度。
五、天津盛源 & ATI
|
|
|
|

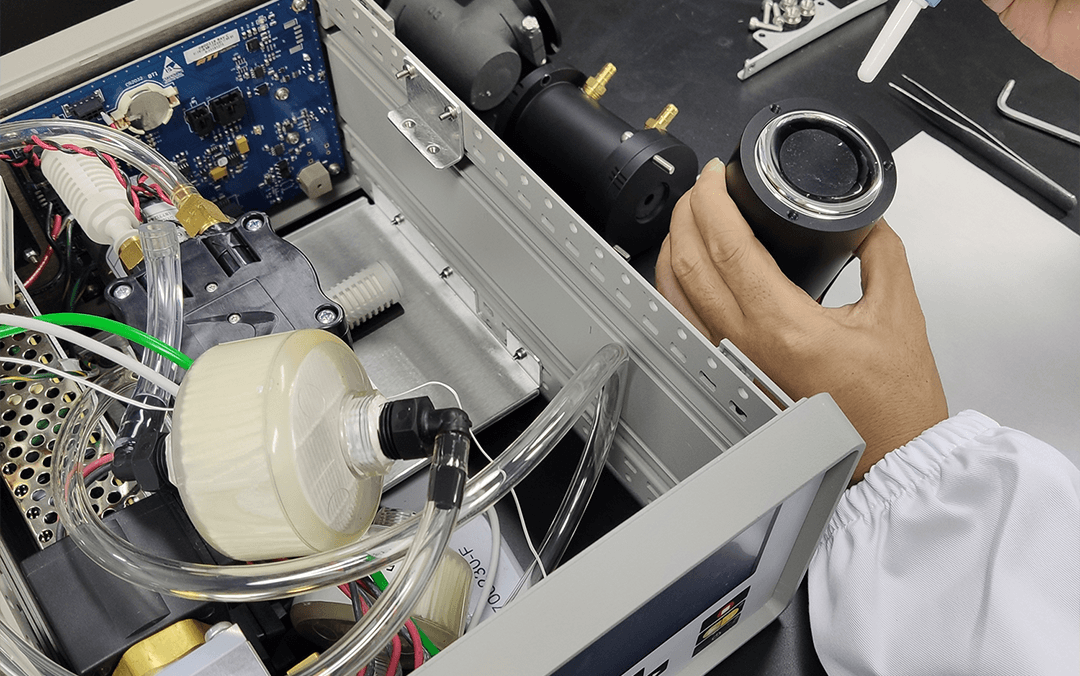

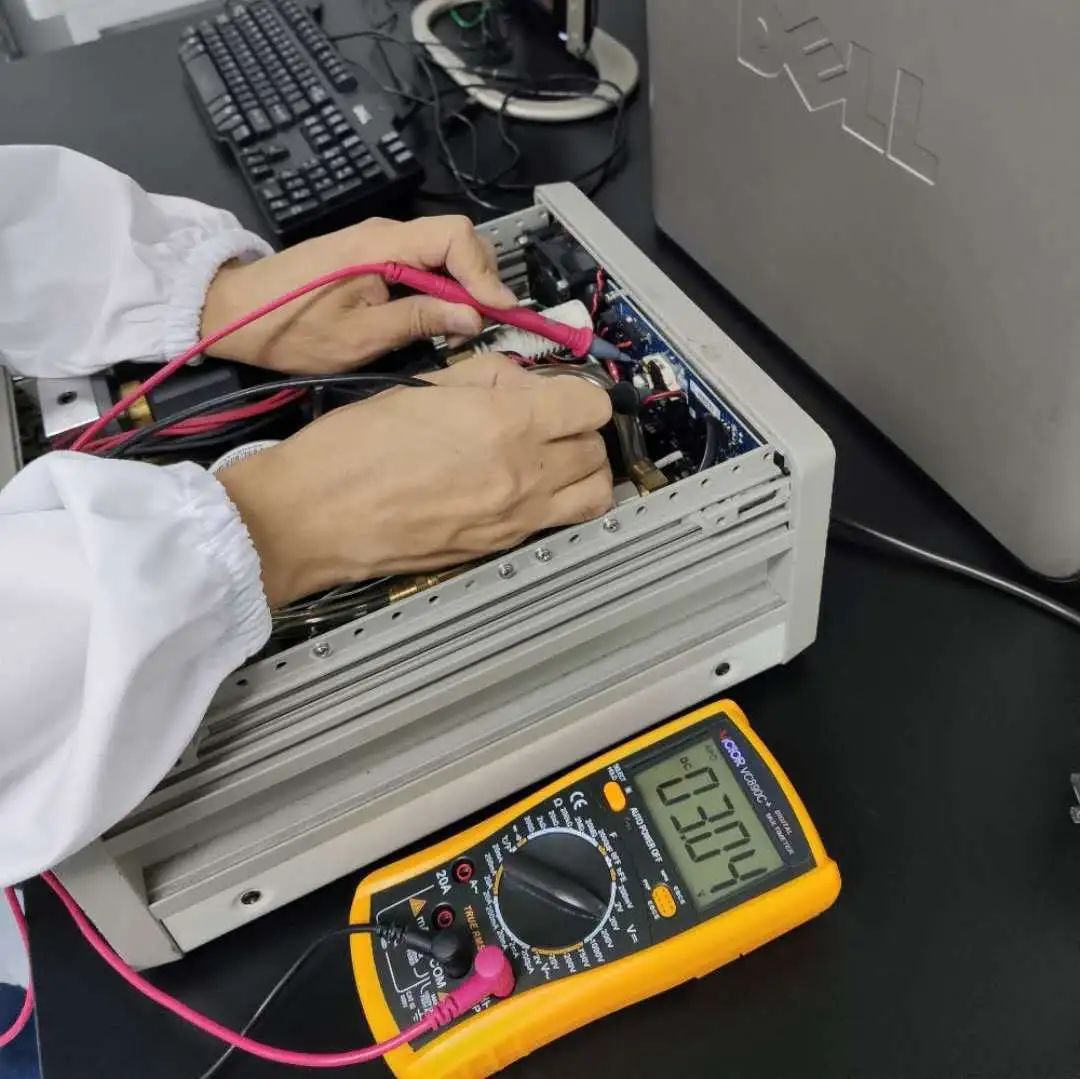

天津盛源作為美國ATI在中國區總代理，具備和原廠同等級別的實驗室，可為您提供設備原廠級別的校正維修服務。我們的工程師均受過原廠專業培訓，有原廠頒發的證書，可為您提供高效專業服務。
